Super Mikro Optics (SMO)
Modulare Fertigungsplattform für sphärische Mikrolinsen mit großer Apertur
Ein eigenständiges, modulares Maschinenkonzept für die Fertigung sehr kleiner sphärischer Linsen mit sehr großen Öffnungswinkeln. Radiusbereich ±12 mm bis hinab zu 0,5 mm – ein Optikbereich, an dem konventionelle CNC-Maschinen zunehmend an ihre Grenzen stoßen.
01
AUSGANGSLAGE
Herausforderung
Sehr kleine sphärische Linsen mit großen Aperturen stellen höchste Anforderungen an Fertigungsgenauigkeit, Maschinensteifigkeit, Messtechnik und Prozessstabilität. Im Bereich kleinster Radien bis 0,5 mm reichen herkömmliche CNC-Maschinen nicht aus, um reproduzierbare Form- und Oberflächenqualität zu erzielen.
02
UNSER ANSATZ
Lösung
Eine durchgängige, modulare Prozesskette aus drei aufeinander abgestimmten Bearbeitungsmaschinen und einem integrierten Messsystem – vom Schleifen über das Honen und Polieren bis zur abschließenden messtechnischen Kontrolle. Kern des Konzepts ist das neu entwickelte Dynagrind-Verfahren: Statt einer linearen Werkzeugbewegung schwenkt das Werkzeug kontinuierlich um den Kugelmittelpunkt der Linse. Dieses Prinzip verbessert besonders bei kleinen Radien und großen Aperturen die Formgenauigkeit und sorgt für eine reproduzierbare Oberflächenqualität.
03
MEHRWERT
Vorteile
✓
Formgenauigkeit: Höchste Präzision auch bei kleinsten Radien bis 0,5 mm.
✓
Reproduzierbarkeit: Gleichbleibende Oberflächenqualität durch Schwenkbewegung um den Kugelmittelpunkt (Dynagrind).
✓
Prozessstabilität: Zuverlässige Bearbeitung auch bei großen Aperturen.
✓
Durchgängigkeit: geschlossene Prozesskette mit integrierter In-Prozess- und Endkontrolle.
| Modul | Funktion |
|---|---|

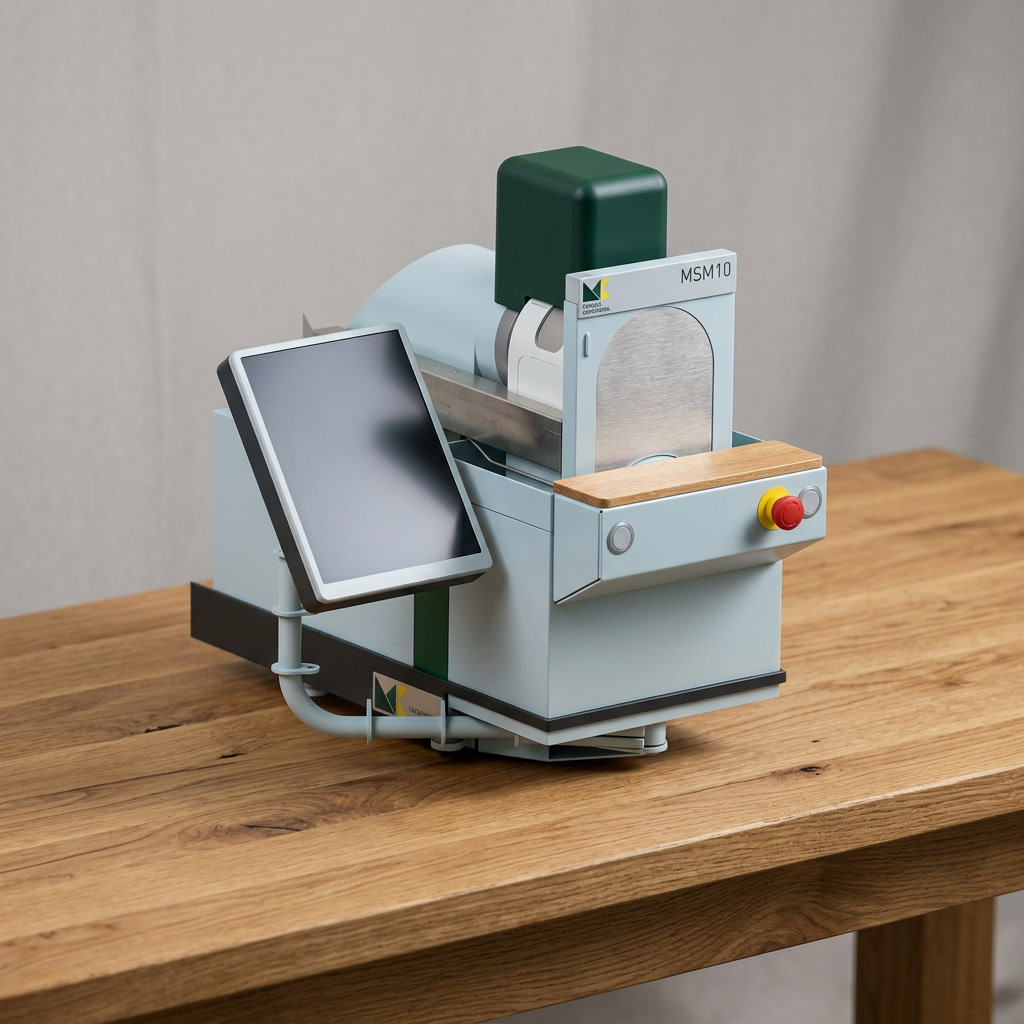

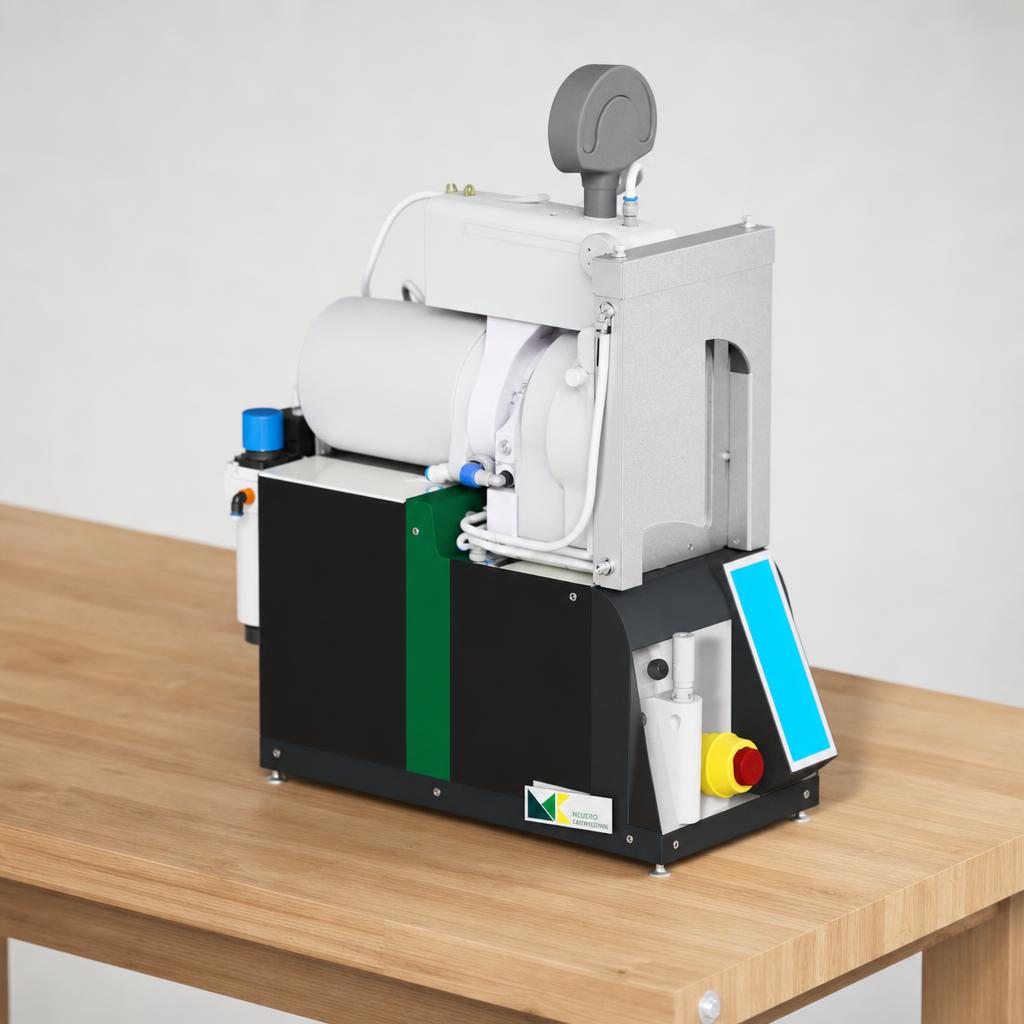

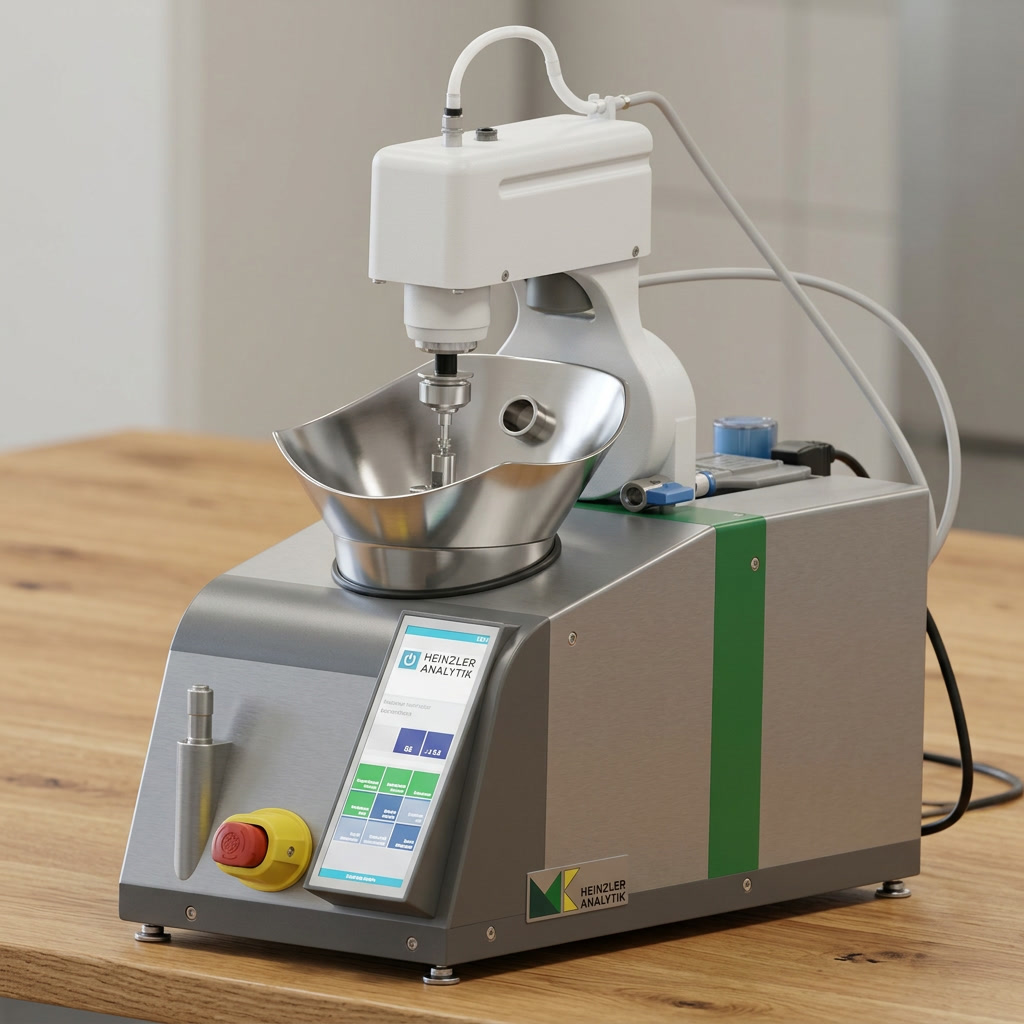

| MSM10 CNC | Präzisions-Schleifmaschine – sphärische Grundgeometrie |
| MHM10 | Hon- und Poliermaschine – Feinbearbeitung |
| MPM6 | Hon- und Poliermaschine für kleinste Linsen, große Apertur |
| MFI40 / MFI60 | Modulares Messsystem (Top-Down / Up-Looking) |
04
Einblicke

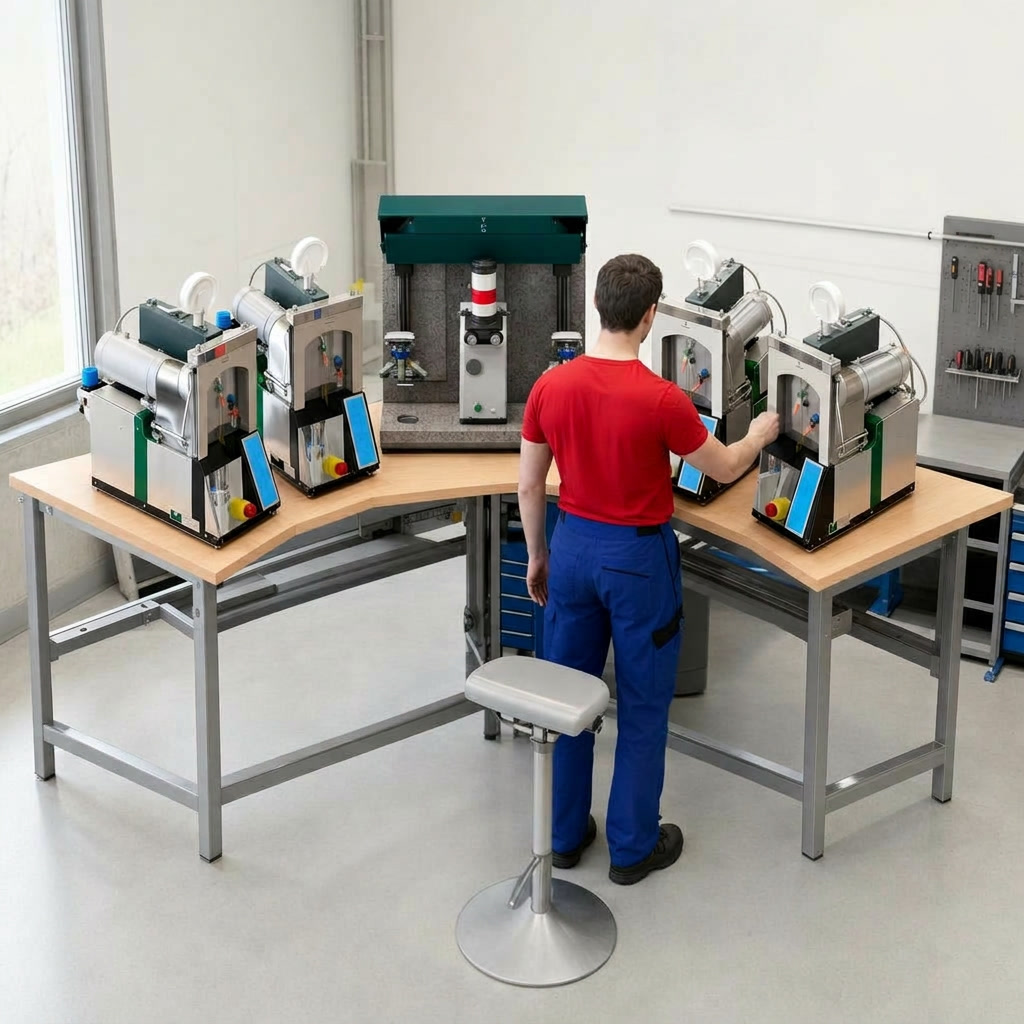

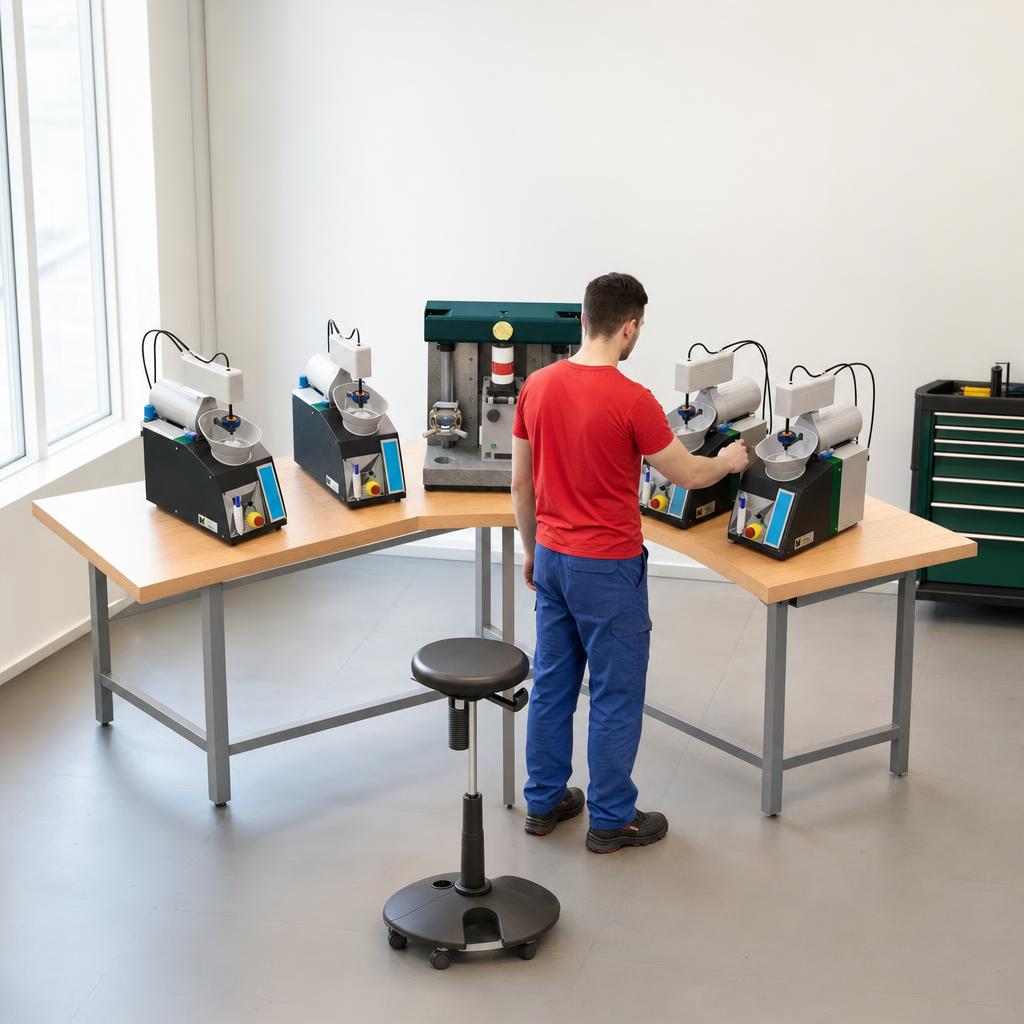

Projektbilder
